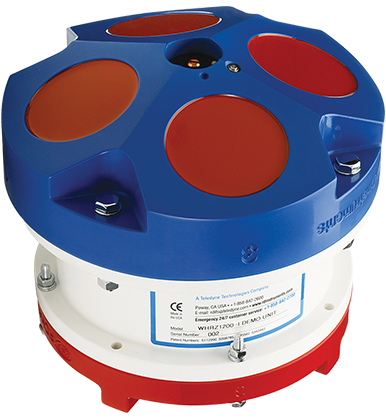

駿馬”系列“瑞江”牌河流ADCP
駿馬”系列“瑞江”牌河流ADCP是RDI公司的第三代聲學多普勒河流流量測量系統。與第一代和第二代河流ADCP相比，“瑞江”ADCP的尺寸，重量，盲區都大大減??；價格也大幅度降低。美國國家地理調查局已接受“瑞江”ADCP作為其河流流量測量的標準儀器之一。 “瑞江”ADCP主要有以下優點：
1.采用了RDI公司的寬帶信號處理專利技術。該技術應用在保證精度的前提下，提高了流速測量的空間和時間分辨率。
2. 測量剖面深度范圍大。例如600 kHz ADCP，其測量剖面深度范圍可以從0.7米至75米（注：剖面深度與含沙量及單元長度有關）。這樣一臺600 kHz ADCP即可以適用于大部分河流的水深情況。
3. 對較高含沙量河流適用性較好。高含沙量意味著水體對聲波能量的吸收增強。這時需要采用較低頻率的系統才能達到較大的剖面深度和保持底跟蹤。然而一般低頻系統分辨率較低。由于采用了寬帶信號處理專利技術，RDI 較低頻率的系統（600kHz 和300 kHz ）在較高含沙量情況下具有較好的穿透性，并且分辨率較高。
4. “瑞江”1200 kHz和600 kHz ADCP 有兩種工作模式：標準工作模式和淺水工作模式。標準工作模式適應范圍大，應用于大多數情況。然而在水很淺，流速很低情況下，采用淺水工作模式可以有效的提高測量精度。
5. 新開發出了“零盲區”技術，首先應用于1200kHz ADCP。因此，“瑞江”1200 kHz ADCP 可以用于更淺水深的河流和湖泊。
>技術參數：
|
參數
|
WHR600 600 kHz
|
WHRZ1200 1200 kHz
|
|
|
流速剖面
|
剖面范圍
|
0.7米①至75米②
|
0.3米①至75米②
|
|
|
流速范圍
|
±5m/s缺省值，±20m/s最大值
|
|
|
準確度
|
水流速度的±25%，±2mm/s
|
|
|
分辨率
|
1mm/s
|
1mm/s
|
|
|
深度單元層數
|
1-128
|
1-128
|
|
|
單元厚度
|
0.1m to 4m
|
0.05m to 2m
|
|
|
盲區
|
0.25m
|
0.05m
|
|
|
數據輸出頻率
|
1-2Hz(典型)
|
1-2Hz(典型)
|
|
|
底跟蹤
|
速度范圍
|
±9.5m/s
|
±9.5m/s
|
|
|
深度范圍
|
0.8米至90米②
|
0.5米至30米②
|
|
|
準確度
|
水流速度的±25%，±2mm/s
|
|
|
分辨率
|
1mm/s
|
1mm/s
|
|
|
深度測量
|
范圍
|
0.8米至90米②
|
0.5米至30米②
|
|
|
準確度
|
±1%③，±1cm
|
±1%，±1cm
|
|
|
分辨率
|
1mm/s④
|
1mm/s④
|
|
|
標準傳感器
|
-
|
溫度
|
傾斜
pitch& roll
|
羅經
|
|
|
范圍
|
-5到40攝氏度
|
±15度
|
0-360度
|
|
|
準確度
|
±0.4攝氏度
|
±0.5度
|
±2度
|
|
|
分辨率
|
0.01攝氏度
|
0.01度
|
0.01度
|
|
|
操作模式
|
標準剖面測量模式(寬帶)
|
Mode 1
|
|
|
高精度剖面測量模式(內置)
|
Mode5 和Mode 11
|
|
|
高ping剖面測量模式(可選)
|
Mode 12
|
|
|
淺水底跟蹤模式(可選)
|
底跟蹤 Mode 7
|
|
|
換能器及硬件
|
波束結構
|
4波束，波束角20度
|
|
|
內存
|
可選閃存PC卡，最高2GB
|
|
|
軟件
|
~WinRiverII(標準)用于船載航行測量
~SxS Pro(可選)用于站點測量,帶有某一模型用于原地質量評估和控制
|
|
|
通訊
|
串聯（標準）
|
RS-232,波特率1200到115200
|
|
無線調制解調器
|
距離 >30km（視距范圍內）
|
|
集成
|
可以與GPS,深度測探儀或外部羅經使用RS232接口了解PC
|
|
電源
|
輸入電壓
|
10.5-18V DC
|
|
功耗
|
標準1.5w
|
|

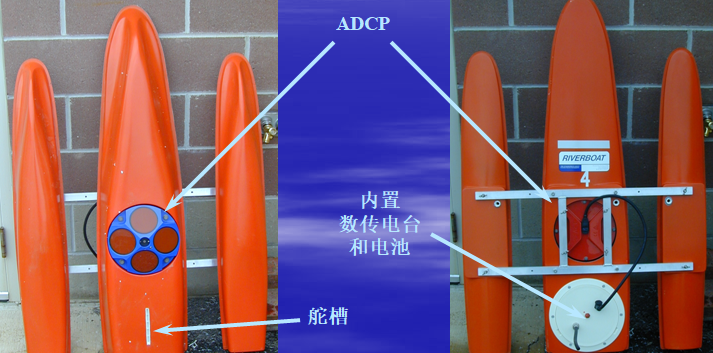

浮體(選配)
|
結構
|
三體船
|
|
材料
|
聚乙烯
|
|
尺寸
|
L120cm×W80cm×H18cm
|
|
重量
|
10kg（船體）/ 7kg（帶儀器與電池）
|
|
環境
|
工作溫度
|
-5攝氏度至45攝氏度
|
|
存儲溫度
|
-20攝氏度至50攝氏度
|
1.
假設為高精度模式的一個完整深度單元，量程從傳感器表面起算
2.
假設為淡水，實際范圍取決于溫度和固體懸浮物濃度
3.
假設均勻水溫和鹽度的剖面
4.
對于平均深度數據
注：美國專利號：BroadBand ADCP - US Patent # RE35535
BroadBand Transducer - US Patent # 5,343,443
