產品的通信方式說明
環境監測數據采集系統，對廠礦、企業等單位產生的污水排放、廢氣排放、環保設施的運行等進行實時監控，從而為環保監測管理部門對這些排放點進行集中管理提供了有效的手段。環境監測信息中心與污染源監測點通過網絡進行數據通信，有多種網絡可以選擇，如無線GPRS/CDMA通信方式，具有實時性強、無須布線、通信費用低廉、網絡覆蓋面廣等優點。如有條件的地方，也可采用ADSL撥號上網的方式，具有速度快、費用低、通信穩定可靠等優點。而如果污染源所屬單位已有寬帶，并可以提供節點給數采儀使用，則可以直接加以使用，這樣也就不會因此產生通信費用。

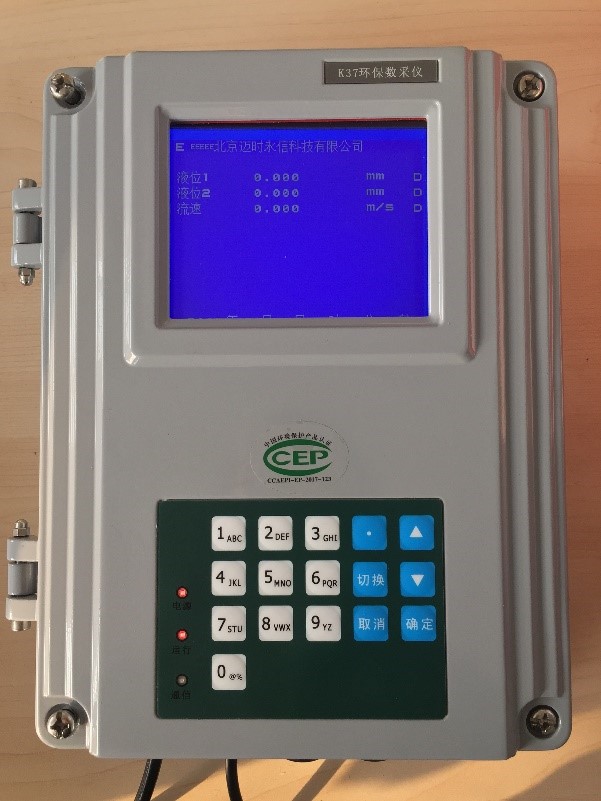

K37環保數采儀，是按照《污染源在線自動監控（監測）數據采集傳輸儀技術要求》（HJ 477-2009）的標準開發的新一代智能數據采集器，全面滿足標準對采集器的各種要求。K37包含了多種常見的通信方式，技術要求和性能指標達到并優于標準中的要求。軟件上，K37完全支持《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）通信協議。K37配備的以太網接口，既可以使用現場已有的局域網寬帶網絡通信，也可以自行直接通過ADSL撥號上網。K37配備的GPRS通信功能，使得K37在沒有有線網絡可用的情況下，能通過GPRS/CDMA無線通信方式，與監控中心保持正常的通信。對于特殊的要求，如邊遠地區可能沒有GPRS信號，K37還可以通過電話線撥號的方式進行通信。
產品的數據采集原理
K37環保數采儀，包含6個RS-232串口，1個RS-485串口，8路4-20mA模擬信號輸入口、8路開關量輸入口。其中，6個數字通信口RS-232，用來與具有同類接口的智能儀器儀表進行通信，讀取儀表的數據，這類儀表有COD在線監測儀、氨氮在線監測儀、總磷在線檢測儀、重金屬離子在線監測儀、流量計等。如果有的儀表帶有 RS-485接口，則可以直接使用K37的RS-485串口進行數據讀取。8路4-20mA輸入端口，用來接標準的4-20mA變送器電流信號，如有些型號的PH計、流量計、壓力變送器等，還可以接電流互感器，用來測量環保設施的運行電流，從而可以監控這些環保設施的運行功率。而8路開關量輸入，可以用來監測環保設施的開停狀態。
產品特點
K37環保數采儀，是新一代環境監測、污染源監控專用數據采集器，按照工業級標準設計，針對環境監測的各種要求做了專門的優化，配備了豐富齊全的通信接口，支持局域網、ADSL、GPRS、CDMA、PSTN等，滿足不同現場環境下對遠程通信的要求。
K37環保數采儀，能自動根據用戶的設置實現對各種水污染源和氣污染源的監控，自動對各種前端儀表進行采集和控制，不需修改程序。
K37環保數采儀，配備了豐富的采集控制端口，有6路隔離的RS-232，1路隔離的RS-485，8路高精度的模擬量采集, 8路隔離的開關量采集，2路繼電器輸出。
K37環保數采儀，內置了國內市場上常見的各種環保儀器儀表和在線監測儀的協議，用戶可自行選擇這些儀器儀表的廠家和型號，通過對K37進行簡單的配置即可正常使用，無需修改K37的程序，方便了用戶的選型、配套和使用。
K37環保數采儀，配備了可保存一年歷史數據的存儲器，掉電不丟失，還配備了5.7吋液晶屏,用戶可隨時查看采集的實時數據和歷史數據，設置系統參數和前端儀器儀表的參數。
K37環保數采儀，配備了內置的鋰電池，保證在外部電源掉電的情況下，K37最少還可以正常工作6小時。
K37環保數采儀，支持《HJ/T212-2005污染源在線自動監控（監測）系統數據傳輸標準》通信協議，也支持第三方的上位機通信協議。
K37環保數采儀，支持多中心通信，可同時與多個后臺服務器按不同協議進行通信，而且各服務器可采用不同的通信方式，如使用GPRS與一個服務器通信，但同時使用以太網與另一個服務器通信，而且通信方式完全由用戶設定。
K37環保數采儀，不需要用戶進行二次開發，只需正確設置即可正常使用，K37的設備代碼（固件）由廠家直接開發，保證了整個系統的高度優化和穩定可靠。
對于支持反控功能的通訊協議和支持反控功能的儀表，K37可以實現反控功能。
K37環保數采儀，采用工業級的硬件，一體化設計，從硬件上保證了系統的穩定性和可靠性。K37配備了高可靠性的軟件系統，基于公司多年的采集器和控制器的開發經驗，K37所有的軟硬件完全獨立自主開發，并擁有完全的自主知識
產品技術參數
K37環保數采儀是安裝在污染源排放口的數據采集通信單元，它通過RS-232、RS-485、4-20mA電流信號等對污染源的各個參數進行采集，通過GPRS/CDMA、ADSL、局域網等通信方式與遠程監控中心進行通信。
K37的缺省配置是帶以太網和GPRS，模擬量采集信號為4-20mA，未安裝CDMA。如需要不同的配置，請?jiān)谟嗀洉r(shí)指明，我們會提供符合您具體要求的產品。
技術參數
● 6路帶隔離的RS-232接口，波特率范圍：1200-115200，支持Modbus協議，已內置多種儀表協議，詳見附件二；
● 1路帶隔離的RS-485接口，波特率范圍：1200-115200，支持Modbus協議，已內置多種儀表協議，詳見附件二；
● 8路模擬量輸入通道，16位分辨率，支持4-20mA電流信號，0-5V電壓信號，可配置為輸入4路4-20mA差分電流信號，或者4路0-5V差分電壓信號；
● 8路帶隔離的開關量輸入通道，輸入電壓范圍：0-5VDC，可接受最高30VDC的電壓輸入；
● 2路繼電器輸出，負載能力為24VDC/1A；
● 內置以太網接口；
● 內置GPRS通信模塊（可選配CDMA）；
● 320 X 240點陣的LCD，配16個觸摸按鍵的薄膜鍵盤；
● 內置存儲器可以保存一年的歷史數據（容量4G），掉電不丟失；
● 內置可充電鋰電池，保證斷電情況下最少正常運行6小時；
● 選用工業級的部件，高可靠性、高穩定性；
● 設備代碼（固件）可以遠程升級。
使用條件
電 源：220VAC，50HZ；
功 率：25W；
工作溫度：–20℃?。?+70℃；
工作濕度：0 － 99％RH；
外形尺寸：251 X 206 X 87 mm；
重 量：2KG；
防護等級：IP65。
