Msyx-800

 技術特點

* 測量精度：1.0級
* 重 復 性：優于0.2%
* 測量周期：500ms (每秒2次，每個周期采集128組數據)
* 工作電源：220VAC/8~36VDC
* 流速范圍：（0.25-12）m/s(流速分辨率0.001m/s)
* 顯    示：2×10漢字背光液晶可顯示瞬時流量及正、負、凈累積流量、流速等
* 操    作：4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作
* 信號輸入：◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號
            ◇2路三線制PT100鉑電阻
* 信號輸出：◇1路隔離RS485輸出
        ◇1路4-20mA或0-20mA輸出
            ◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms)
            ◇1路繼電器輸出 (脈沖寬度200ms )
* 數據存儲：選配內置數據存儲器（SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。
* 通訊協議：MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
* 其它功能：◇自動記憶前512天、前128個月、前10年正/負/凈累積流量
            ◇自動記憶前30次上、斷電時間和流量并可實現流量的自動或手動補加，可通過MODBUS協議讀出
            ◇可編程批量（定量）控制器，故障自診斷功能
            ◇可通過E-mail傳送來的代碼文件實現軟件升級
* 防護等級：傳感器IP68，F4主機IP68，其余主機IP65
* 防爆等級：EXdⅡBT4 (TDS-100F2型)



傳感器類型：外夾式

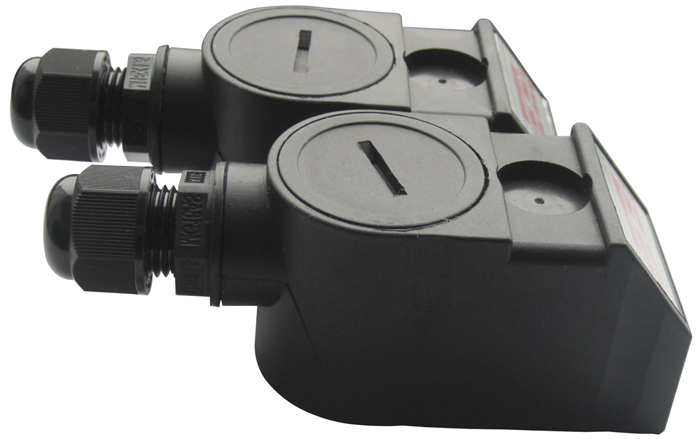

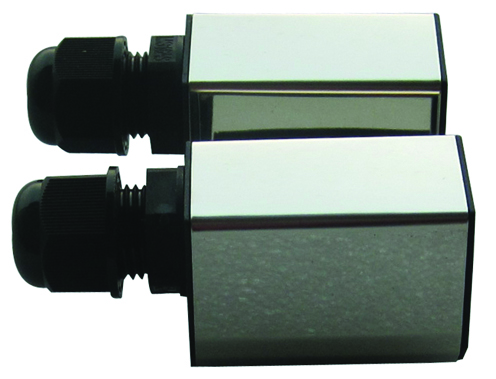

       外夾小型S2傳感器                                         外夾中型M2傳感器                                             外夾大型L2傳感器

 管徑：DN15-DN100mm                                  管徑：DN50-700mm                                        管徑：DN300-6000mm

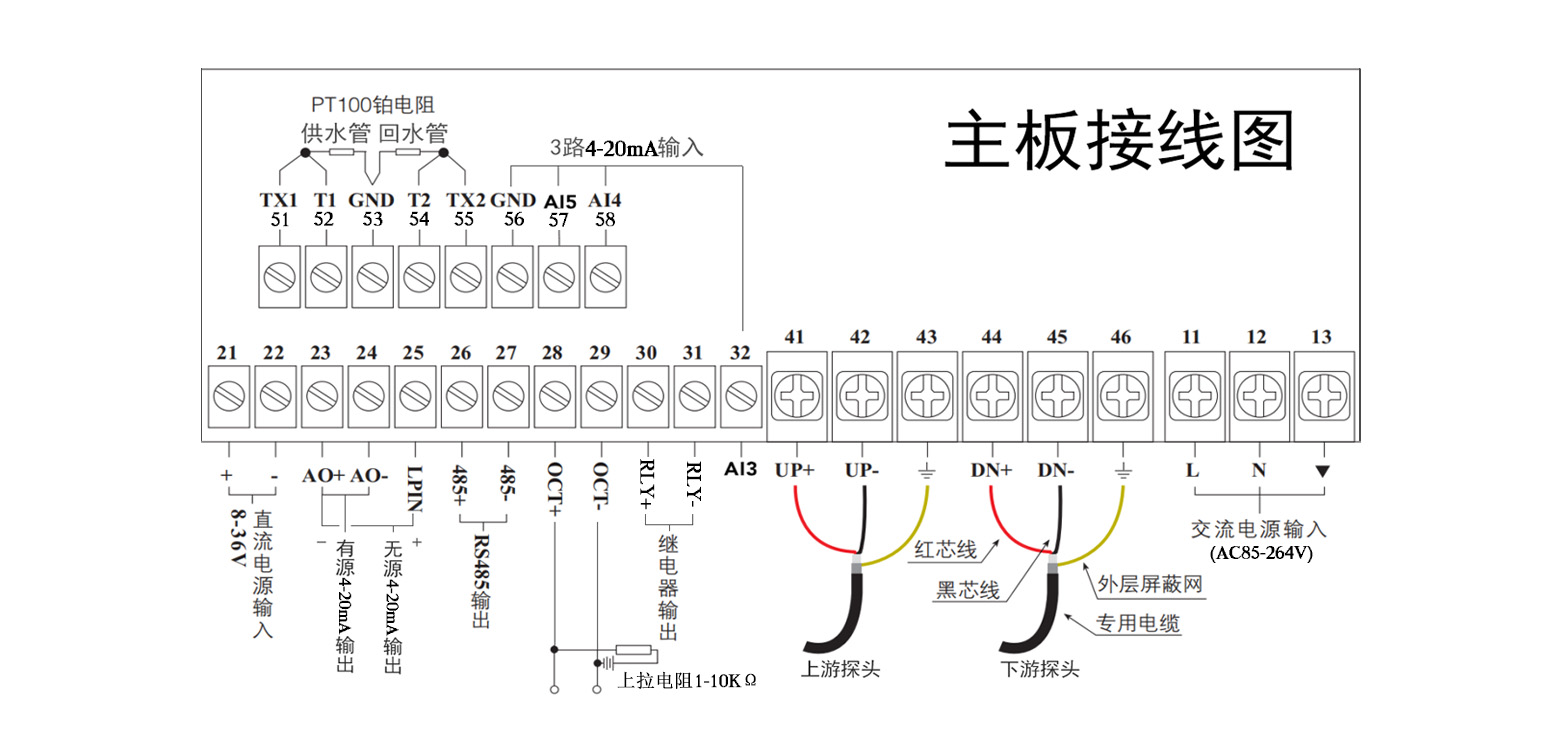

壁掛主板接線圖：





產品尺寸圖

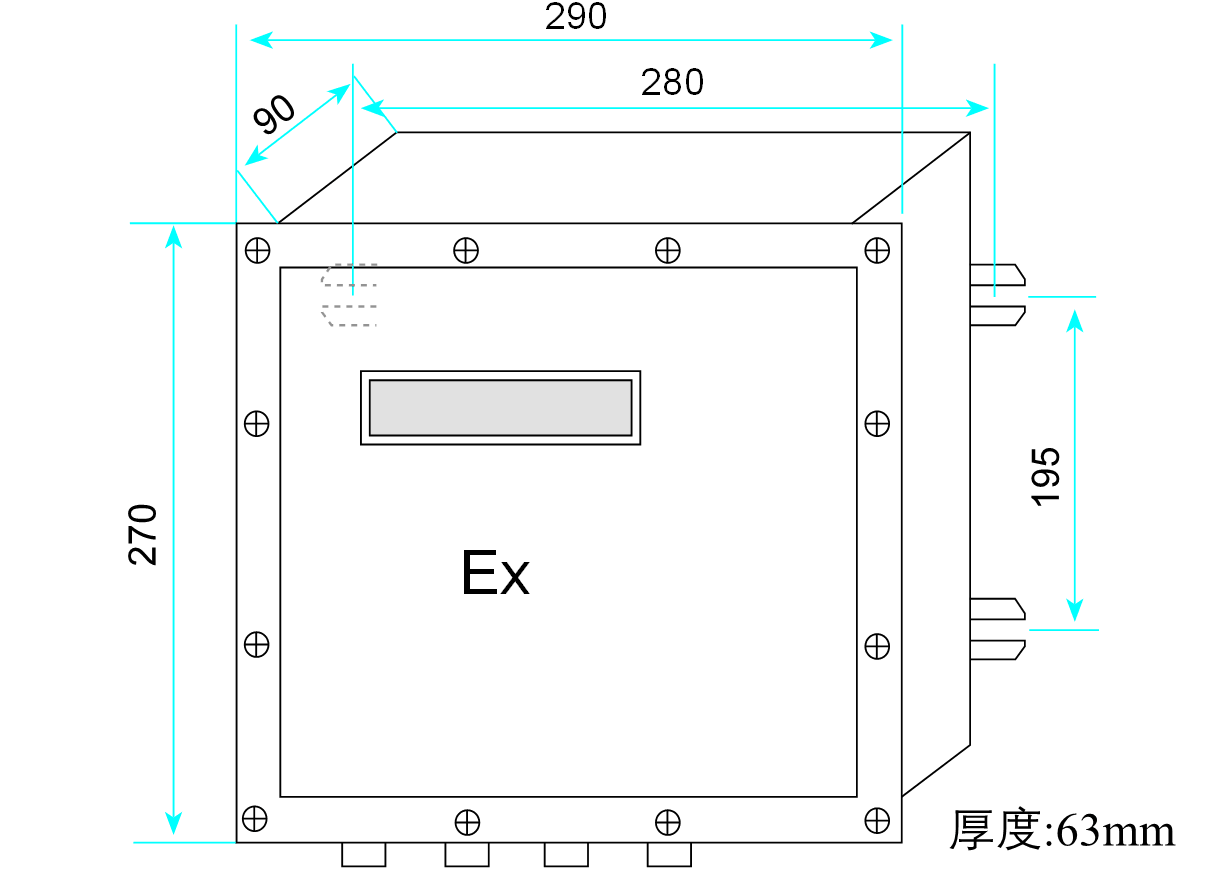

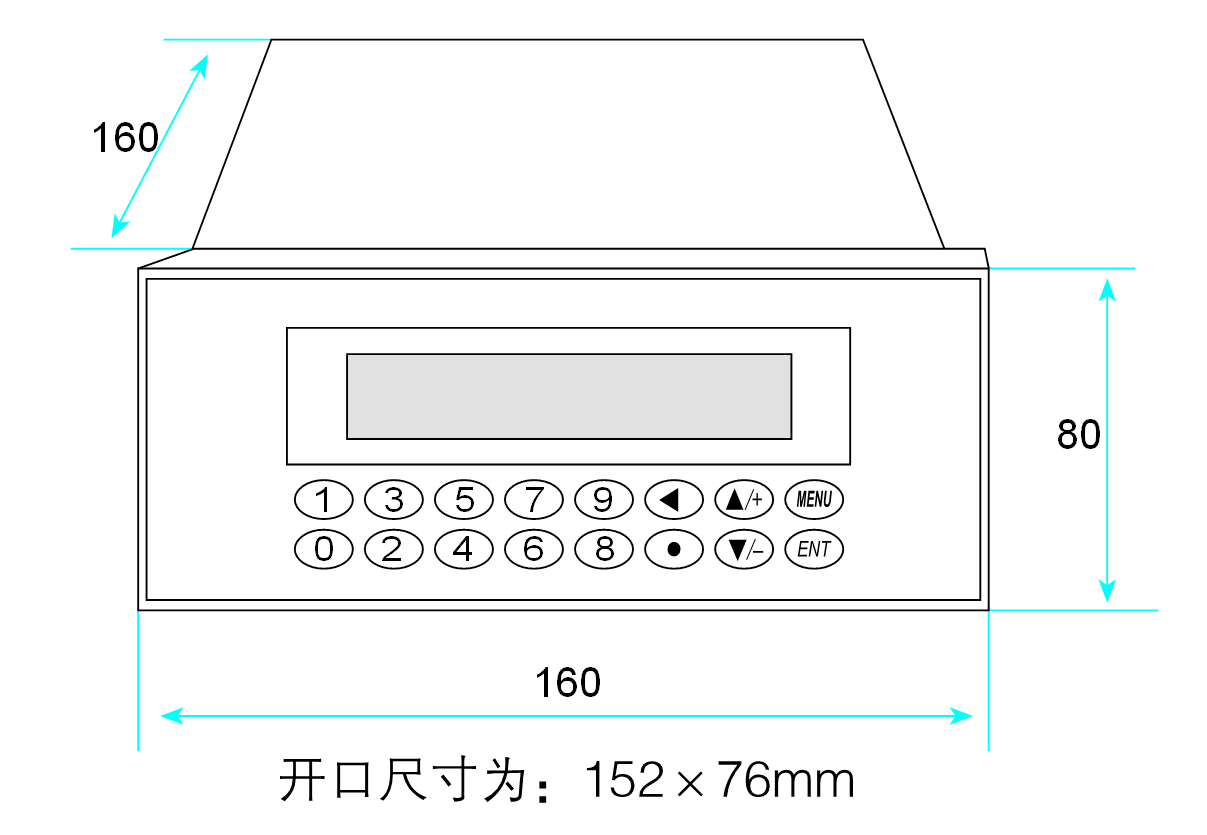

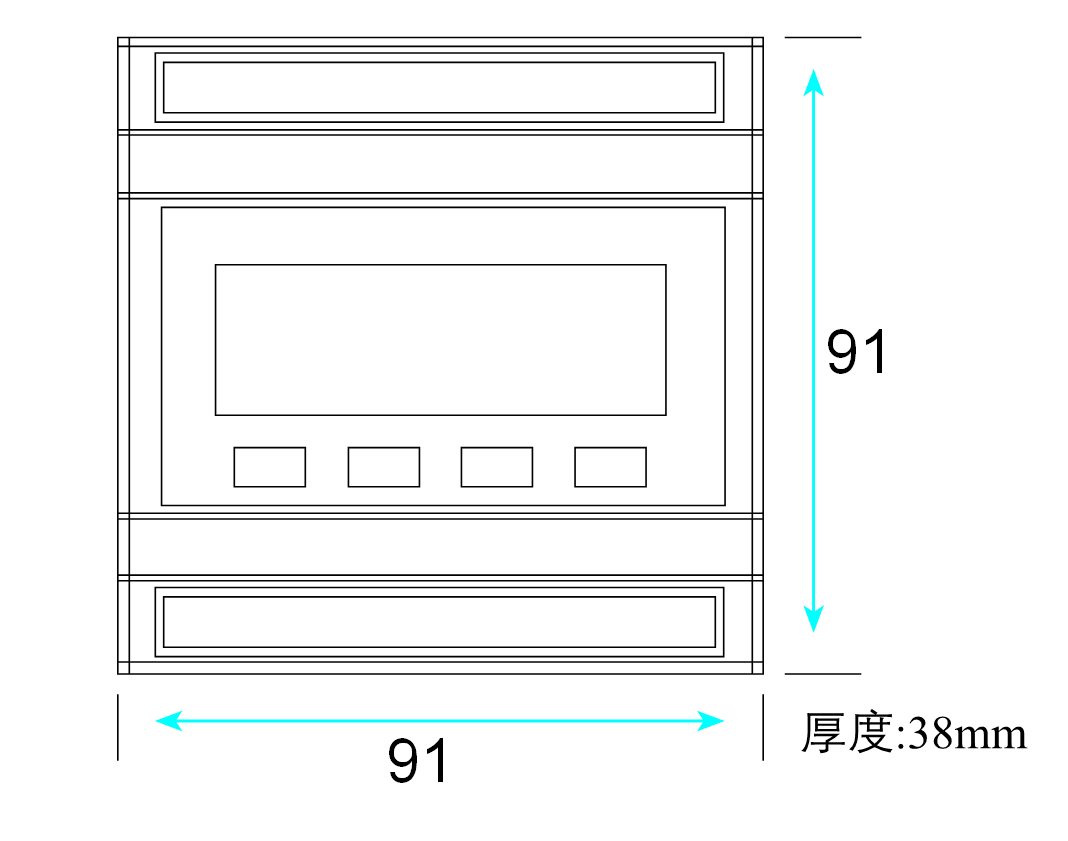

        壁掛主機尺寸圖                 模塊主機尺寸圖                             防爆主機尺寸圖                          盤裝主機尺寸圖
